آیس بانک

آیس بانک چیست؟ به سیستم ذخیره سازی انرژی برودتی یخ آیس بانکآیس بانک و کاربردهای آن می گوییم. در واقع مکانیزم جدیدی می باشد که برای بهینه سازی مصرف انرژی استفاده می شود.که در تهویه مطبوع و برودت صنعتی به همراه چیلر برای کاهش مصرف برق مورد استفاده قرار می گیرد.این مکانیزم در صنایع غذایی خیلی مورد استفاده است مخصوصا در صنعت لبنیات بسیار مورد استفاده قرار می گیرد.

آیس بانک در واقع یک روش ذخیره سازی انرژی گرمایی در دماهای پایین است.

چگونه یک مکانیزم تولید سرما به نوعی یک روش ذخیره سازی گرما حساب می شود؟

می توان گفت که در واقع نبود و یا کاهش انرژی گرمایی موجب کاهش دما و به وجود آمدن سرما می شود. در واقع یخی که در آیس بانک تولید می شود در نتیجه ذخیره سازی گرما می باشد.

در واقع می خواهیم با ذخیره گرما در دمای پایین از انرژی برودتی آن در زمان دیگری استفاده کنیم.

در واقع در تهویه مطبوع و برودت صنعتی یکی از دغدغه های موجود تامین برق چیلرها می باشد. دراصل بیش ترین مصرف برق در سیکل تبرید تراکمی دستگاه ها می باشد.و چون مصرف چیلرها در واحدهای مسکونی و اداری و تجاری و صنعتی رو به افزایش می باشد مصرف و نیاز به آیس بانک نیز روز به روز در حال افزایش می باشد.

در اصل بار برودتی همان گرمایی است که در ساختمان می باشد و یا توسط یک فرآیند صنعتی ایجاد شده باشد که توسط جریان آبی که از طریق چیلر ـخنک شده جذب می شود. به همین دلیل دمای آب بالا رفته و به منظور خنک شدن به چیلر بازمی گردد و این فرآیند مدام تکرار می شود.

این بار برودتی را به سه روش می توان جذب کرد.

1-چیلر

2-آیس بانک

3-استفاده هم زمان چیلر و آیس بانک

در ساعاتی از روز که مصرف و تعرفه قیمت بالا می باشد از آیس بانک برای فرآیند سرمایش استفاده می شود و در ساعاتی از روز که مصرف برق و تعرفه قیمت پایین است یعنی از شب تا صبح از چیلر برای تولید یخ استفاده می شود.با استفاده از این روش به خوبی می توان باعث کاهش هزینه های مصرف برق در فصل بهار و تابستان شد.

در سیستم های تهویه مطبوع معمولا آیس بانک گلیکولی خیلی زیاد رایج می باشد.

آیس بانک گلیکولی چیست؟

گلیکول در واقع ترکیبی از خانواده الکل تمی باشد. دمای انجماد الکل پایین تر از یخ می باشد به همین دلیل چون قرار است آب به یخ تبدیل شود از آن استفاده می شود.

اجزای آیس بانک؟

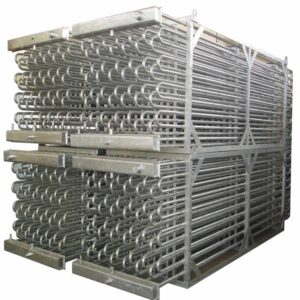

آیس بان ها سیستم پیچیده ای ندارند که البته مهم ترین قسمت آن مخزن ذخیره یخ و کویل برودتی که در این مخزن است می باشد.در واقع همان مبدل حرارتی در آیس بانک ها به حساب می آیند.

با توجه به فضای موجود و نیاز پروژه از مخازن یخ مختلفی در آیس بانک ها استفاده می شود اما رایج ترین آن ها در سیستم گلیکولی مخزن استاتیک استوانه ای می باشد که مبدل حرارتی در داخل آن قرار دارد . که لوله های کویل با مبدل حرارتی آن از جنس فولاد و پلی اتیلن و یا پلی پروپیلن و در برخی موارد از جنس مس می باشد.

چگونگی عملکرد آیس بانک؟

در گذشته در آیس بانک ها معمولا به جای چیلر از کندانسینگ پرینت برای تولید یخ استفاده می شده اما حالا همه ی پروژه های تهویه مطبوع از آیس بانک های گلیکولی استفاده می شود.

معمولا این ترکیب به صورت 25% ماده گلیکولی و 75% آب استفاده می شود که نقطه انجماد آن منفی 12 درجه سانتی گراد می شود.

انواع آیس بانک ها

معمولا به دو روش دستبه بندی می شوند.

1-براساس نحوه ی ذوب شدن یخ موجود در آیس بانک

2-بر اساس نحوه ی ذخیره سازی یخ(سیکل کاری)

1-1:ذوب از داخل

1-2:ذوب از خارج

نحوه ی ذوب شدن یخ از جمله معیارهای دسته بندی آیس بانک ها می باشد که با احتساب این ها آیس بانک ها به دو دسته ذوب از داخل و خارج تقسیم بندی شده است.

2-1: ذخیره سازی کامل یخ

این نوع از آیسبانک به صورتی طراحی شده است که در زمان اوج مصرف برق همه بار برودتی که بوسیله یخ تولید شده جذب میشود.

از این روش در پروژه هایی که ساعتهای بار برودتی بسیار کوتاه است استفاده میشود. به این دلیل سایز چیلر و مخزن آیس بانک دو مولفه اصلی آن میباشد.

2-2: ذخیره سازی جزِیی یخ

این نوع از آیس بانک به صورتی طراحی شده است که در زمان اوج مصرف برق بخشی از جذب بار برودتی را بر عهده داشته باشد و باقی بار برودتی توسط چیلر جذب میشود.

البته مدل دیگری از آیس بانک که در صنعت تولید غذا استفاده میشود به این گونه است که از یک وان از جنس آهن ویا فولاد ضد زنگ تشکیل یافته که داخل آن وان اواپراتور یا کویل ساخته شده از لوله های مسی تشکیل یافته است و آب سرد شده و یخ زده داخل آن در صنعت لبنیات و بستنی استفاده فراوانی  دارد.
